近年來由於AI技術逐漸普及於「生成式」(Generative)的影像製作，使得過去需要耗時費力的影像創意製作，就可以在最短的時間內創作出來。其中，在製作「多視點3D影像」所需的Depth Map，已可以由AI與Neural Network自動產生出來，這無疑給一般有志學習3D者，提供了一大助力。一旦解決了「多視點3D影像」的製作瓶頸，接著下來便是如何來顯示「多視點3D影像」。很顯然，這是要以「裸眼3D」來顯示，現在，我們就以3D光柵板來製作自己專屬的「裸眼3D顯示器」。

3D光柵板在網路上可以很容易且很便宜購買到，但是這種3D光柵板，大都普遍使用於3D光柵影像的列印，鮮少應用於液晶顯示面板，其主要原因在於缺乏支持RGB子像素的交織合圖 (RGB Sub-Pixel Interweaving)的軟體；而一般「裸眼3D顯示器」則是針對液晶顯示面板尺寸，來進行個別3D光柵膜的訂製，有自己專屬的交織合圖與3D播放平台，因此取得的成本較高，而且必須要有廠商的技術協助，否則一般人是無法親近使用。

有鑒於此，i-Art 3D最近開發了這款i-Magic3D軟體，它可以支持市面上任何LPI(線數)3D光柵板，使用於任何尺寸液晶顯示面板、任何液晶顯示解析度；不需要特殊技能，任何人都可以快速、低廉建構自己的「裸眼3D顯示」。

步驟 1

  • 準備3D光柵板：
    • 20線 ~ 50線 (20LPI ~ 50LPI)
    • 厚度 >= 1 mm：厚度愈大，3D深度表現愈佳
    • 全息效果：30LPI ~ 40LPI、大於300 PPI值的液晶顯示面板；或是20LPI ~ 25LPI、15.6"(或小於15.6") LCD面板、3840x2160 解析度。

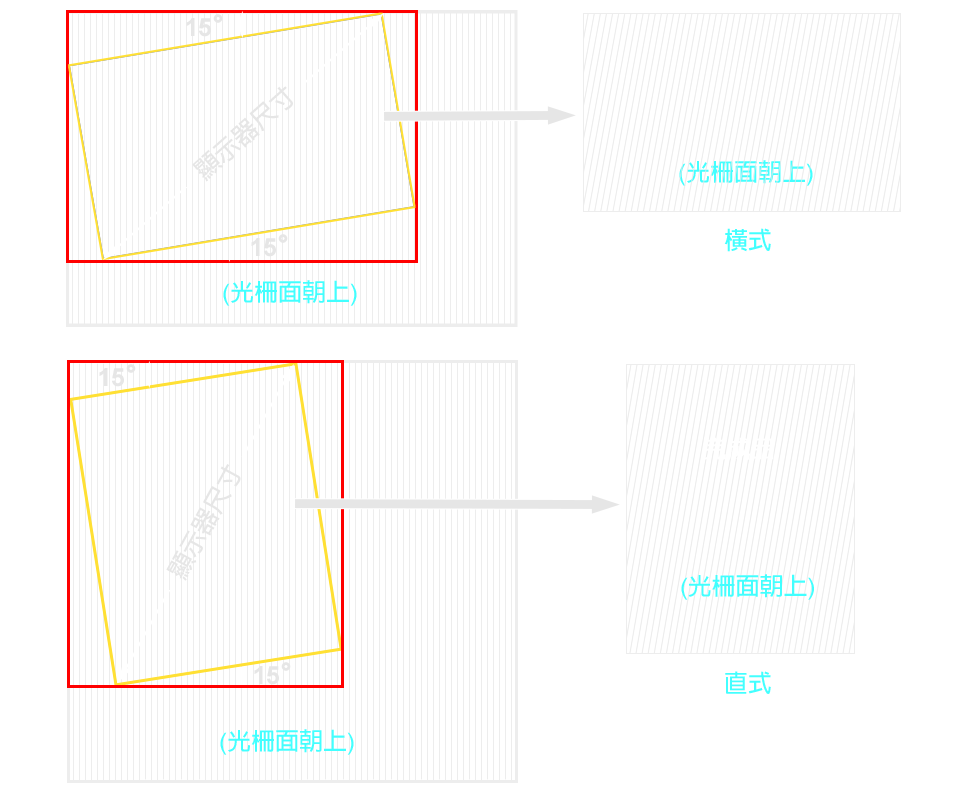

  • 根據LCD顯示器尺寸, 以斜角15度裁切出所需要的尺寸 (請參考下圖)

步驟 2

  • 選擇液晶顯示(LCD)面板(任何尺寸、任何解析度)：
    • 液晶顯示器 (LCD Monitor)
    • 筆記型電腦 (Laptop PC)
    • 平板電腦 (Tablet PC)
    • 智慧手機 (Smart Phone)
    • 其它

 步驟 3

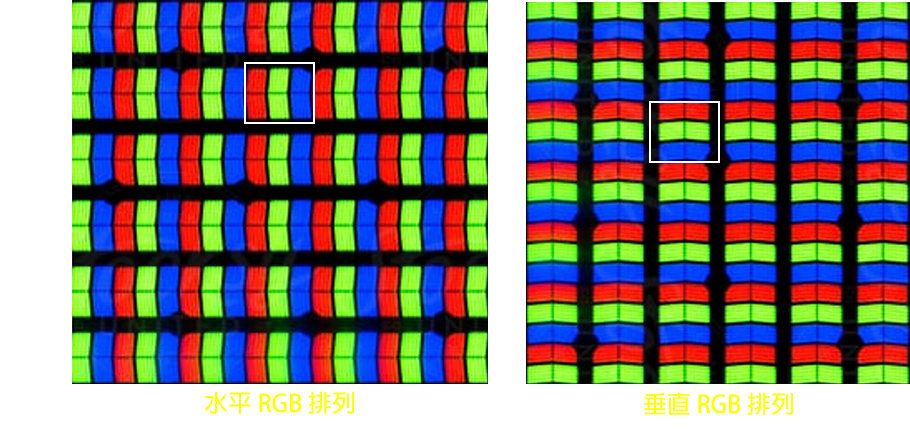

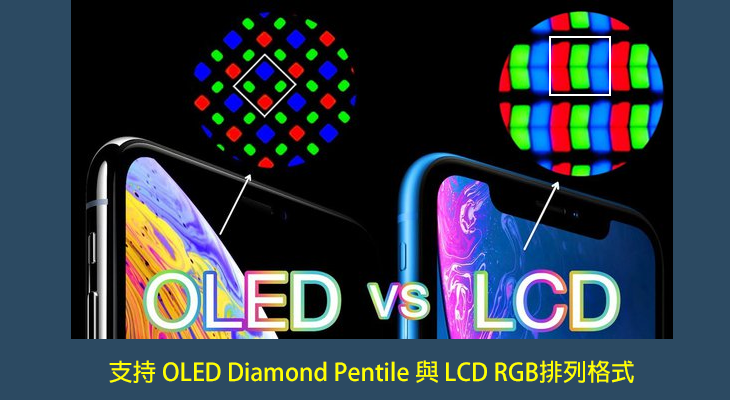

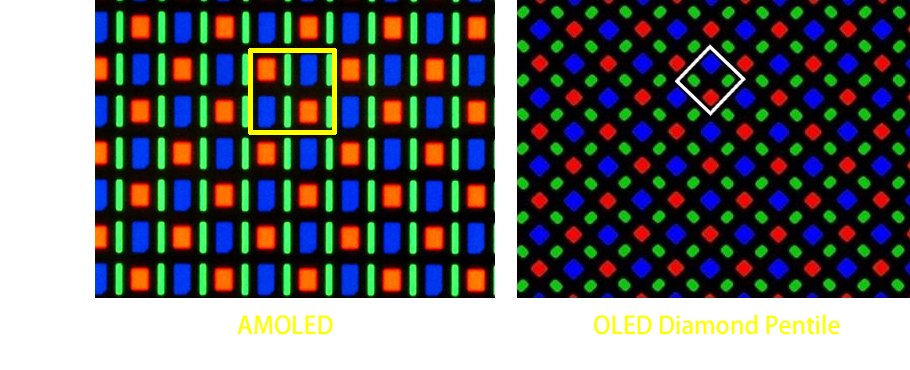

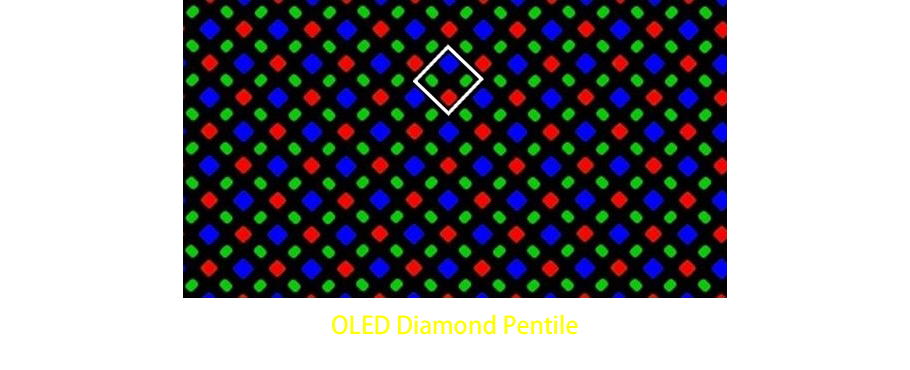

  • 確認RGB 子像素 (Sub-Pixel) 排列
    • 目前市場上絕大多數筆電、顯示器、手機的液晶顯示面板的 RGB子像素排列都是採用水平(或垂直)RGB(紅、綠、藍)排列。

    • 根據您的需要, 一般您可以選擇「橫式液晶面板」的水平RGB排列，或是「直式液晶面板」的垂直RGB排列；手機則是相反：一般手機的「直式顯示」是採用水平RGB排列，而「橫式顯示」是採用垂直RGB排列。

 步驟 4

  • 接下來，我們需要將「多視點影像」(Multi-View Images)交織(Interlace)成一個「合成」(Synthesized)的3D影像，以便在液晶面板上顯示，這時候i-Magic3D (試用版：Link1   Link2   Link3   百度雲) 就可以助我們一臂之力。

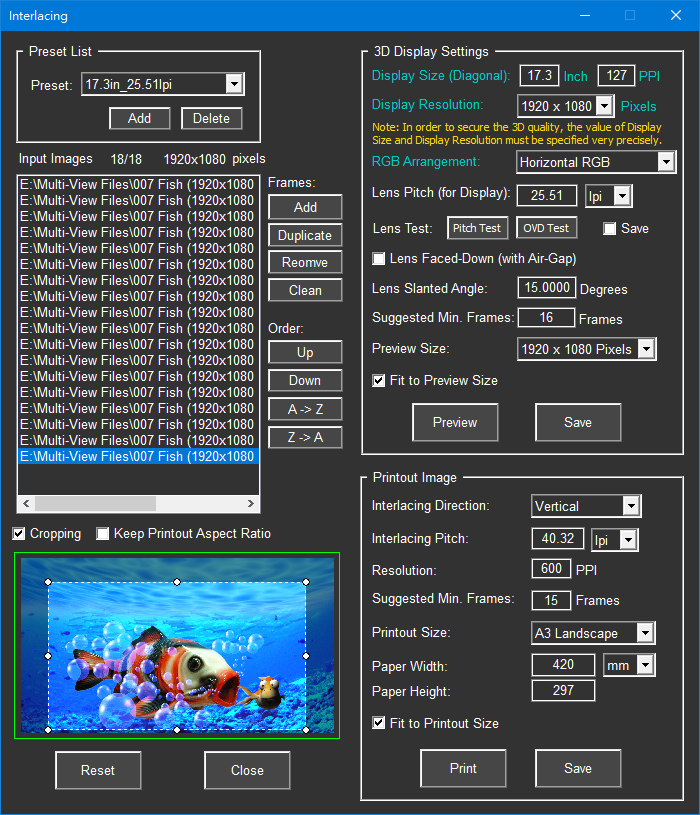

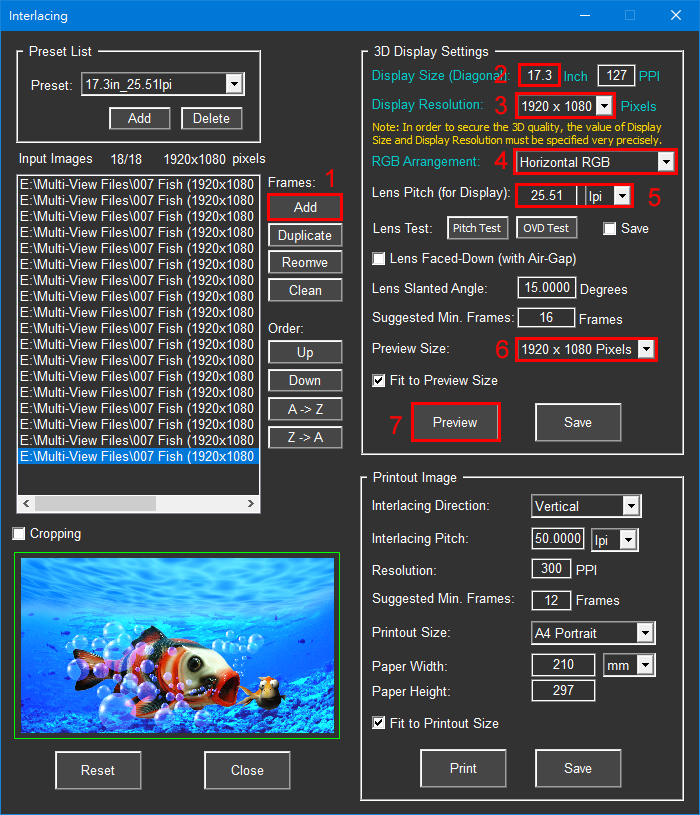

    • 開啟i-Magic3D的「Interlacing」，您只需要 ...
      1. 添加「多視點影像」(Multi-View Images)進來。
      2. 填入液晶面板的顯示尺寸(LCD Size)，這個值必須要很精確，請參考所使用液晶面板的技術規格。
      3. 選擇「顯示解析度」(Display Resolution)，這是液晶面板的原生解析度(或分辨率)。
      4. 選擇「RGB排列」(RGB Arrangement)，一般情況下, 它會是「水平RGB」(Horizontal RGB)。
      5. 填入光柵板的「線距」(Lens Pitch)，我們可以透過下面「Lens Test」的「Pitch Test」來確認。
      6. 選擇將要顯示的尺寸 (Preview Size)，這個值不可以大於「顯示器解析度」(Display Resolution)。
      7. 按下「預覽」(Preview)鈕，就會顯示全螢幕(Full Screen)的合成3D影像，接著3D光柵板就可以上場了！



步驟 5

  • 將3D光柵板貼合到液晶面板上(二種方式)：

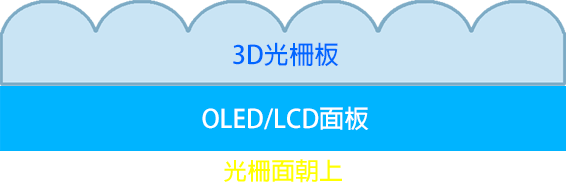

    • 光柵面朝上(Lens Faced-Up)：

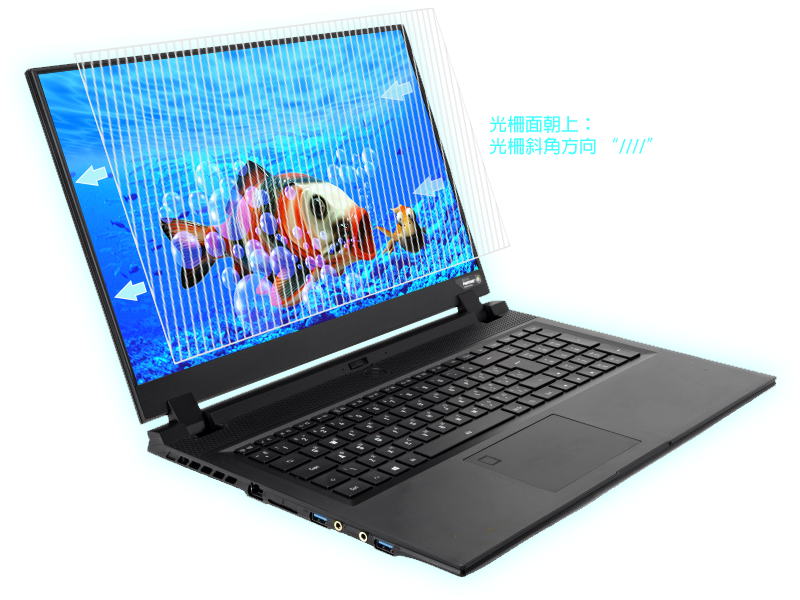

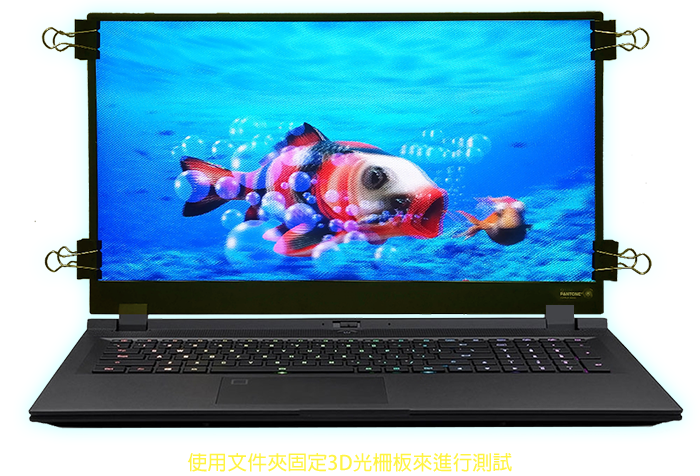

      一般情況下，我們是以光柵面朝上，將3D光柵板平面部份緊貼在液晶面板上。如果只是測試用途，可以暫時使用文具夾將3D光柵板的四個角邊夾緊來使用。

      注意：
      在使用3D光柵板貼合之前，請務必要確認液晶面板上不可以有任何貼膜(如「反光膜」、「保護膜」)，以免造成3D光柵板失焦，而使3D影像模糊。

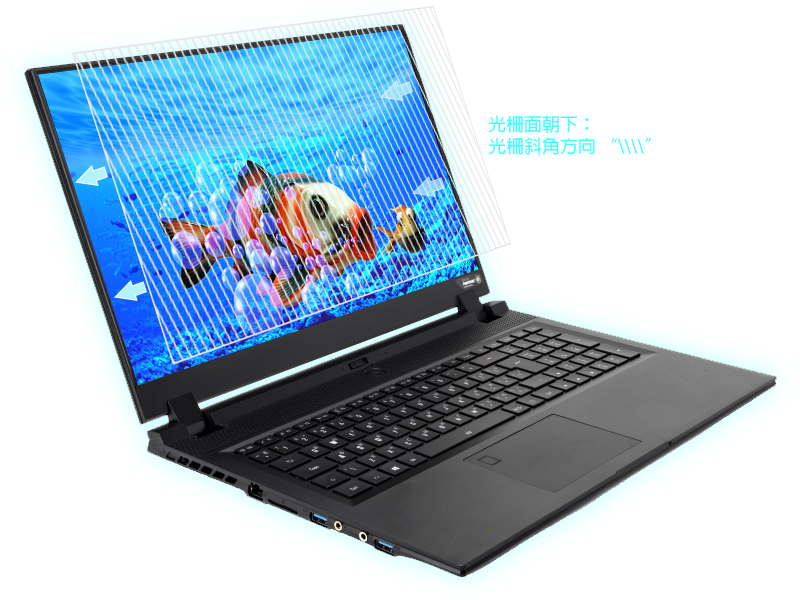

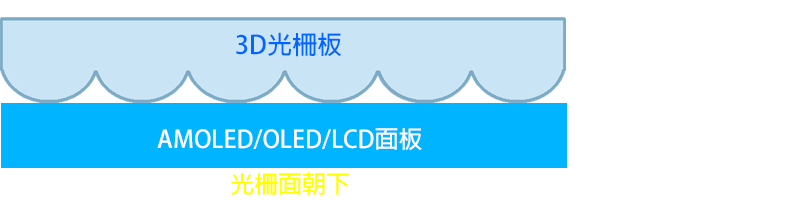

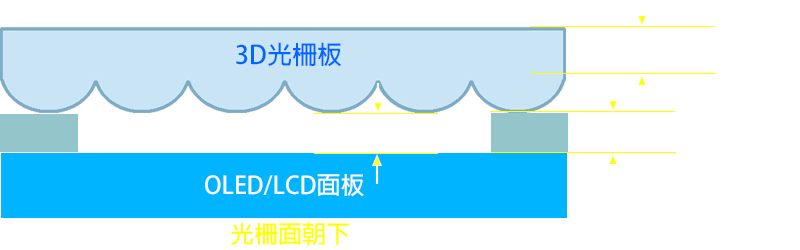

    • 光柵面朝下並保持空隙 (Lens Faced-Down with Air Gap)：
      萬一使用「光柵面朝上」的方式無法取得清晰的3D影像時，就必須使用此方法：將原來的3D光柵板反轉過來， 以「光柵面朝下」來貼合，貼合時必須在液晶面板與3D光柵板之間，增加一個「空隙」(Air Gap)， 此空隙的高度必須小於3D光柵板的厚度，實際高度需要依您使用的液晶面板來進行調整，直到3D影像清晰為止。

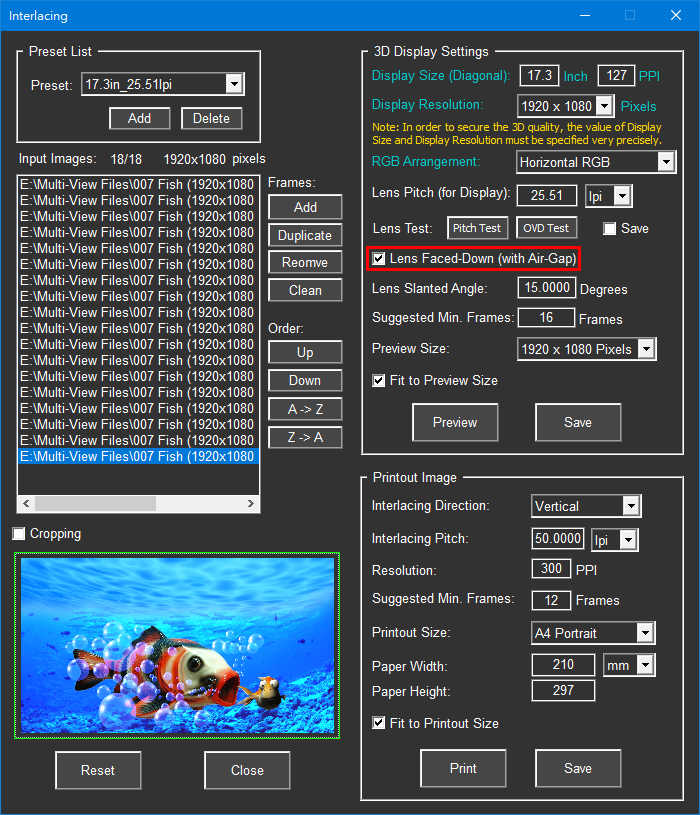

    • 然後，勾選 「Lens Faced-Down" (with Air Gap)」(如下)

最後, 讓我們來看看結果 ... (大陸地區需「翻牆」)



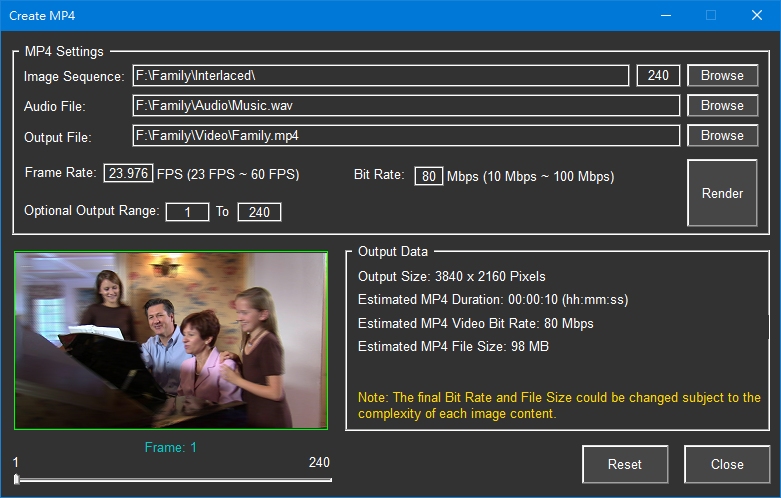

關於 i-Magic3D ...

  • 支持 RGB 子像素/像素交織演算法，適用於「裸眼 3D 顯示」和 「3D 影像列印」。
  • 支持3D影像列印前的「Preview on LCD」，以確保3D品質。
  • 可以儲存(Save)基於任何 LCD 面板、尺寸、解析度所交織合成的 3D 影像，以便進行不同的3D應用。
  • 支持「深度圖渲染」，可以渲染超過100幀的多視點影像(Multi-View Images)。

3D光柵板不僅可應用於3D影像列印，而且還可應用於LCD面板的「裸眼3D顯示」。只要有 RGB 子像素交織合圖(RGB Sub-Pixel Interweaving)技術，任何人都可以輕鬆地將「多視點影像」交織成「合成」(Synthesized)的 3D影像，以便在任何 LCD 面板上顯示。因此，您所需要的是一種解決方案：可以將您所創作的「多視點影像」交織成 3D「合成」影像格式，通過任何普通 3D 光柵板，顯示在任何 LCD 面板上。

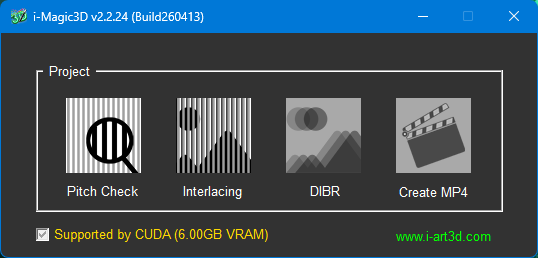

i-Magic3D 是針對「裸眼 3D 顯示」和 「3D 光柵影像列印」，所提供的整合解決方案。基本上，它包括以下三個主要功能：

  • Pitch Check:
    根據光柵板的「線距」(Lens Pitch)，找出所要使用彩色印表機的「交織線距」(Interlacing Pitch)。

  • Interlacing:
    將「多視點影像」交織成不同的3D「合成」影像格式，使用於「裸眼3D顯示」與「3D光柵影像列印」。

  • DIBR (Depth Image Based Rendering):
    可以將深度圖渲染成超過100個視點的「多視點影像」以進行 類似「全息影像」(Hologram-like)顯示。

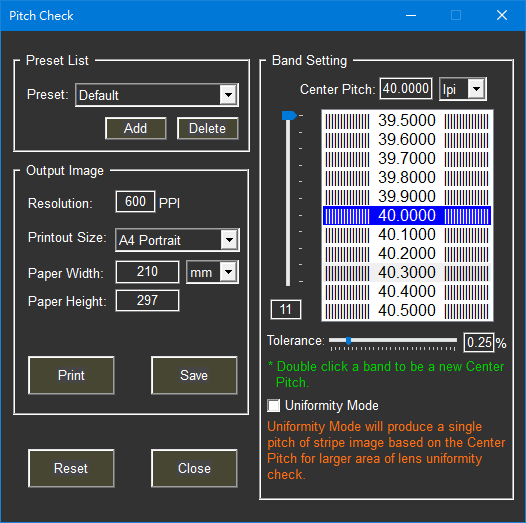

Pitch Check:

在進行3D光柵影像列印之前，我們必須確保光柵板的「線距」與彩色印表機能互相匹配，以獲得最佳和最準確的列印品質。

產品特色/規格：

  • 在打印前找出 3D 光柵板最準確的「交織線距」(Interlacing Pitch)。
  • 支持LPI和mm單位之間的自動換算。
  • 支持各種光柵最佳化線距交織的校準。
  • 光柵線距、輸出尺寸和輸出 DPI 沒有限制。
  • 支持「均勻度模式」(Uniformity Mode)以測試光柵板品質。
  • 可以設置容差(Tolerance)，以利於校準效率。

Interlacing:

在這裡，它可以將「多視點影像」交織成不同的 3D「合成」影像格式，以便用於「裸眼3D顯示」和「3D光柵影像列印」。在列印 3D 影像之前，您可以先在 LCD 面板上預覽 3D 效果，以確保 3D 品質。此外，您還可以根據任意顯示尺寸和任意顯示解析度或分辨率的不同LCD 面板來儲存3D影像；一旦您有了這些3D 影像，您就可以應用在不同液晶顯示平台的3D 廣告、3D視覺藝術展示、或是通過 PowerPoint 或其他播放器進行「投影片放映」(Slideshow)。

注意：
1. 當您要使用「Preview on LCD」時，其Lens Pitch (for LCD)值與列印時的「Interlacing Pitch」值不同，請務必先以「Pitch Test」來測試找出最精確的Lens Pitch值。

2. 當您要使用PowerPoint的「投影片放映」(Slideshow)來播放 3D影像時，這個3D影像必須保持「全畫面尺寸」(Full Screen)，以防止 PowerPoint 縮放(Scaling)它；也就是3D影像必須以「顯示解析度」(Display Resolution)來儲存。

產品特色/規格：

  • 支持基於「RGB 子像素」(RGB Sub-Pixel)和「RGB 像素」(RGB Pixel)的交織演算法。
  • 支持斜紋光柵板(Slanted Lenticular Lens)的「RGB 子像素」交織，以消除3D顯示時因「黑矩陣」(Black Matrix)和「莫爾」(Moire)所產生的干擾紋。
  • 支持任何 LCD 面板、任何尺寸、任何解析度或分辨率的「預覽」(Preview)與「儲存」(Save) 3D影像。
  • 支持市場上提供的任何 3D 光柵板(3D Lenticular Lens)。
  • 支持液晶面板上“有關光柵板的「線距測試」(Pitch test)和「最佳觀看距離測試」(OVD Test)，以獲得更準確的交織合圖的線距值。
  • 支持列印輸出前在 LCD 面板上「預覽 」3D效果，以確保 3D 品質。
  • 支持「裁剪」(Cropping)以關注 ROI（感興趣區域）。
  • 支持無限幀的多視點影像交織，具體取決於系統配置。
  • 支持無限的各種光柵線距與尺寸，具體取決於系統配置。
  • 支持無限的列印輸出尺寸、大小，具體取決於系統配置。
  • 支持「水平」(Horizontal)和「垂直」(Vertical)列印交織模式。
  • 支持「3D」、「變圖」(Flip)和「動畫」(Animation)交織模式。
  • 友善又直觀的用戶操作界面。
  • 任何人都可以以極低的成本，輕鬆快速地構建自己的「裸眼3D 顯示」。

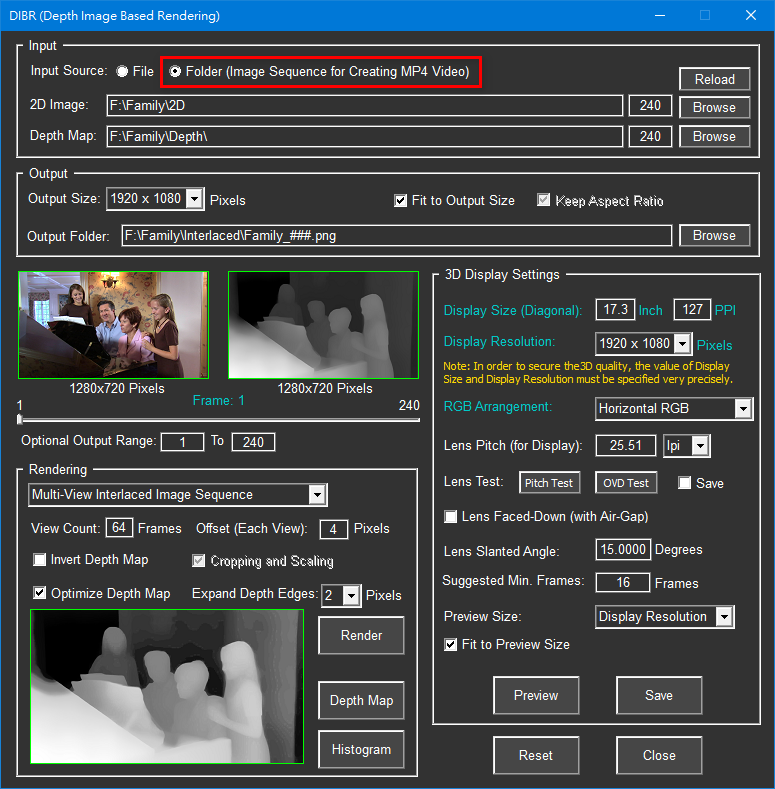

DIBR (Depth Image Based Rendering):

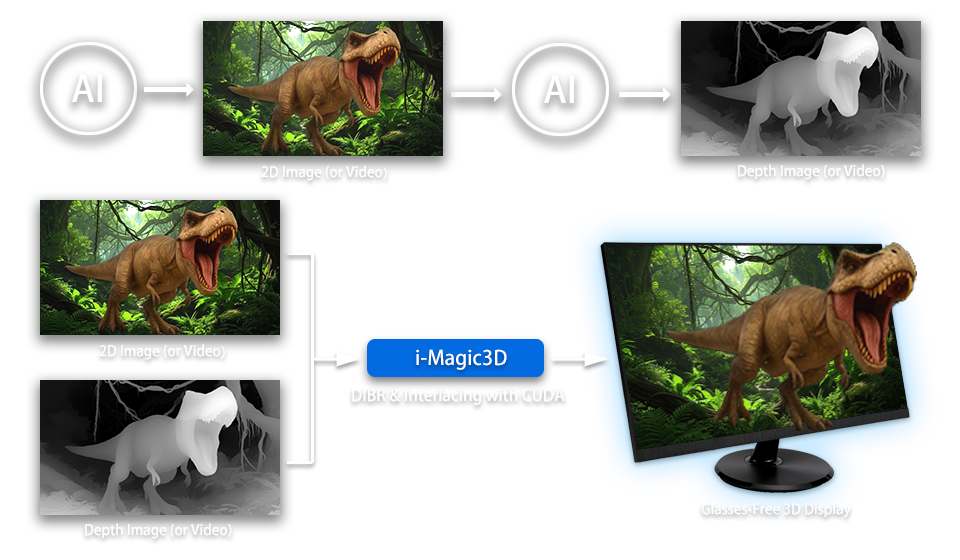

這是獲取製作「3D 光柵影像」的「多視點影像」最具成本效益的方法。如今，我們可以使用 Photoshop、AI、 ... 等工具，輕鬆將任何 2D 影像轉換為「深度圖」(Depth Map)。獲得深度圖後，您可以根據需要使用 DIBR 軟件將其渲染為「多視點影像」。在此， i-Magic3D的DIBR絕對可以成為您不可或缺的強大工具。

產品特色/規格：

  • 支持解析度(分辨率)為1920x1080像素，100 幀以上深度渲染。
  • 支持「優化深度圖」(Optimized Depth Map)，以充分展開深度圖的灰度(Gray Scale)。
  • 支持「擴展深度邊緣」(Expand Depth Esges)，以消除因深度圖品質差而造成的毛邊。
  • 支持「直方圖」(Histogram)以檢查深度圖品質。
  • 支持不同格式深度圖的「反相深度圖」(Invert Depth Map)。
  • 支持在LCD 面板上「預覽」(Preiview)，以確保深度渲染前的 DIBR 品質。

PC系統基本需求：

  • Intel Core i7 4核 / 8緒 2.5GHz (或更高)
  • 液晶顯示面板: 液晶顯示器/筆記型電腦/平板電腦/ ... 等 (以便在LCD面板上顯示3D效果)
  • 系統記憶體 16GB (或更多)
  • Windows 10/11 (64-Bit)

試用版本下載：

Link1   Link2   Link3   百度雲

購買 i-Magic3D：

  • 產品內容：免安裝版、加密軟體（含一個授權密碼）
  • 單價：NT$50,000 (未稅)

注意：
在訂購之前，請確保您已經對i-Magic3D軟體進行了全面測試，一旦購買，將無法退款。
